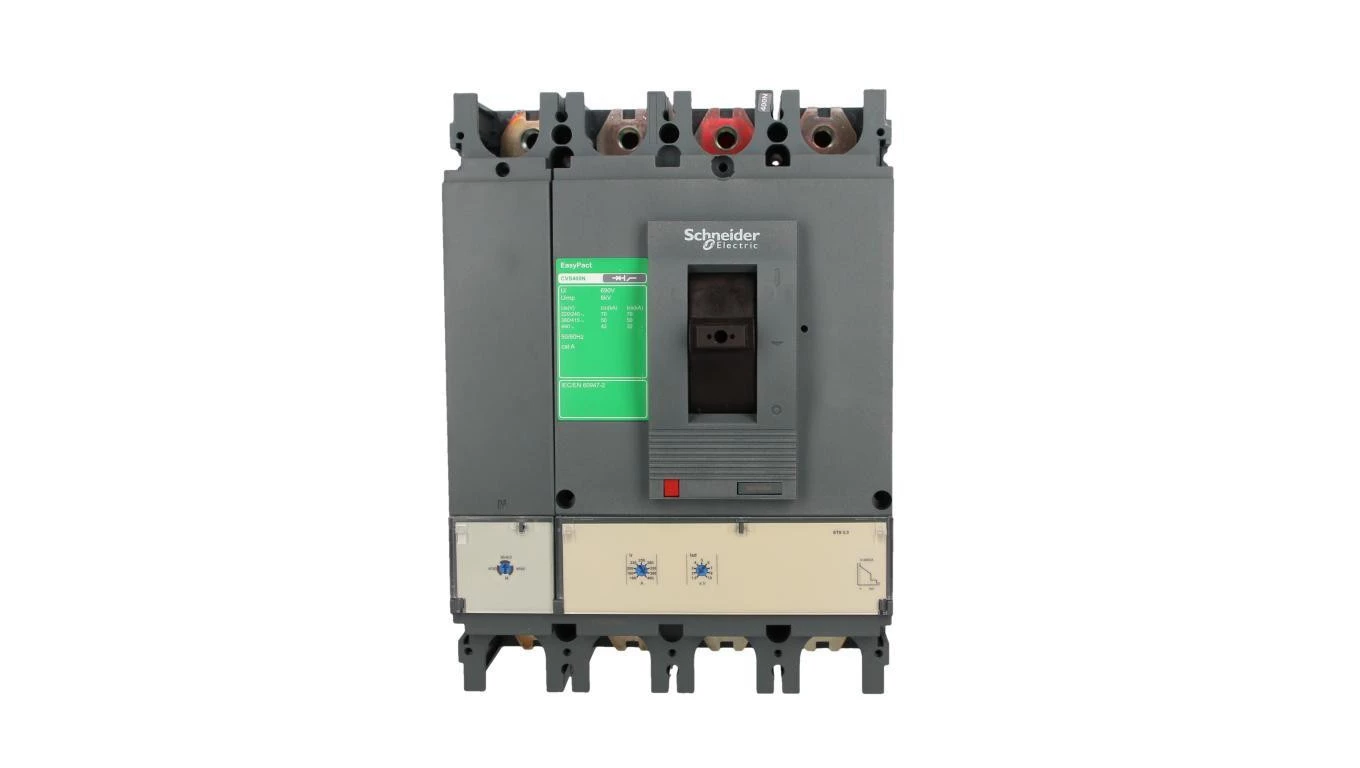

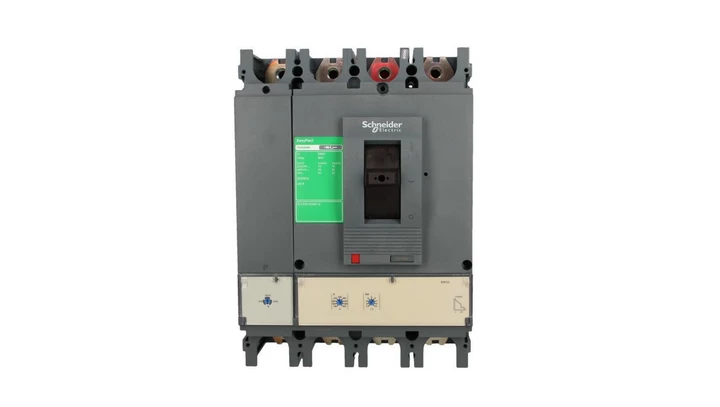

Wyłącznik mocy 400A 4P 50kA EasyPact Compact CVS CVS400 TM400D LV540511
Dane techniczne
CN
85362090
PKWiU
27.12.22.0
Budowa urządzenia
Urządzenie mocowane na stałe
Rodzaj elementu przełączającego
Dźwignia
Opcjonalny napęd silnikowy
Tak
Wbudowany napęd silnikowy
Nie
Przyłącza obwodów głównych
Z przodu
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Nie
Odpowiedni do montażu na szynie DIN
Nie
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz [kA]
50
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Ze wskaźnikiem wyłączenia
Tak
Z wyzwalaczem podnapięciowym
Tak
Zakres nastawczy wyzwalacza zwarciowego zwłocznego [A] do
4000
Liczba styków pomocniczych przełącznych
6
Zakres nastawy wyzwalacza przeciążeniowego [A] do
400
Liczba biegunów
4
Stopień ochrony (IP)
IP40
Znamionowy prąd ciągły Iu [A]
400
Zakres nastawy wyzwalacza przeciążeniowego [A] od
200
Zakres nastawczy wyzwalacza zwarciowego zwłocznego [A] od
2000
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] do
400
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] od
280
