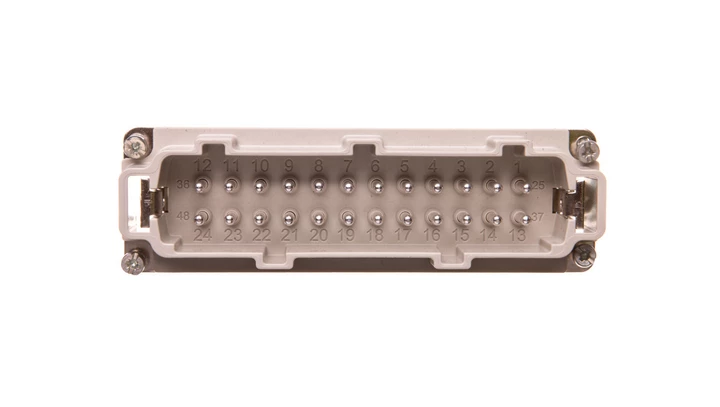

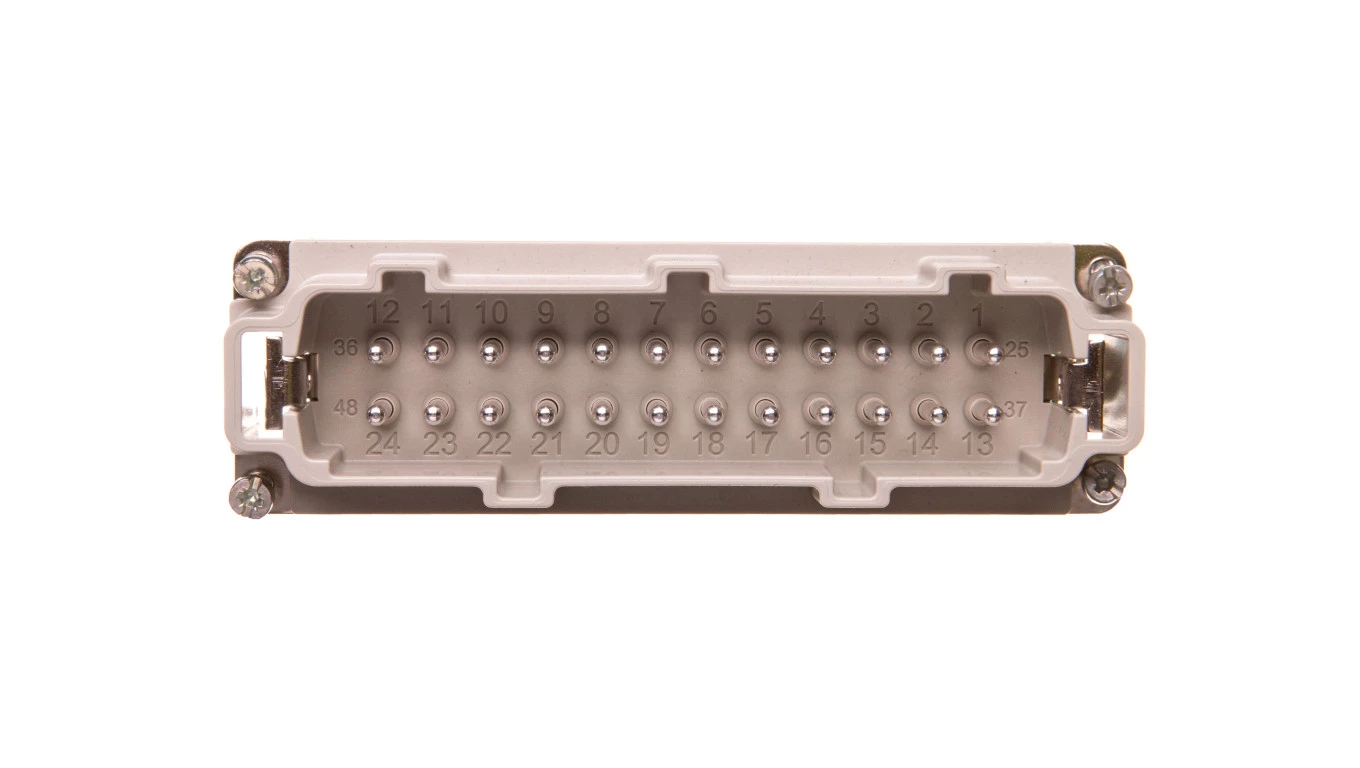

Wkład złącza 24P+PE męski 16A 500V EPIC H-BE 24 SS 10204100
Dane techniczne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Materiał obudowy
Tworzywo sztuczne
Zakres temperatur pracy [°C] od
-40
Zakres temperatur pracy [°C] do
100
Z blokadą
Nie
Stopień ochrony (IP), zamontowany
IP65
Kąt wtyk/złącze
180° (poziomo)
Stopień zanieczyszczenia (wartość)
3
Liczba torów stykowych
2
Materiał pokrycia styków
Srebro
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0.5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0.5
Temperatura otoczenia [°C] od
-40
Temperatura otoczenia [°C] do
100
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0.5
Znamionowe napięcie udarowe [kV]
6
Rodzaj styku
Pin/sztyft
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
2.5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
2.5
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
2.5
Liczba styków
24
Prąd znamionowy In [A]
16
Napięcie znamionowe [V]
500
CN
85366990
