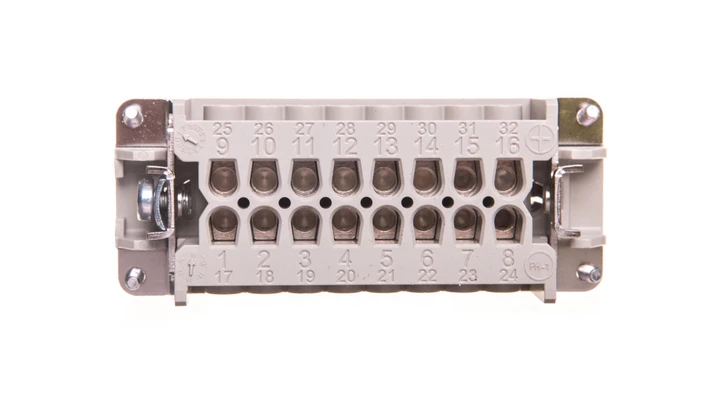

Wkład złącza 16P+PE żeński 16A 500V EPIC H-BE 16 BS 10195100
Dane techniczne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Szerokość [mm]
27
Materiał obudowy
Tworzywo sztuczne
Zakres temperatur pracy [°C] od
-40
Zakres temperatur pracy [°C] do
100
Z blokadą
Nie
Stopień ochrony (IP), zamontowany
IP65
Kąt wtyk/złącze
180° (poziomo)
Stopień zanieczyszczenia (wartość)
3
Liczba styków
16
Liczba torów stykowych
2
Materiał pokrycia styków
Srebro
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0.5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0.5
Temperatura otoczenia [°C] od
-40
Temperatura otoczenia [°C] do
100
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0.5
Znamionowe napięcie udarowe [kV]
6
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
2.5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
2.5
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
2.5
Prąd znamionowy In [A]
16
Rodzaj styku
Gniazdo-Wtyk
Napięcie znamionowe [V]
500
CN
85366990
Wysokość [mm]
31.5
Długość [mm]
77.5
