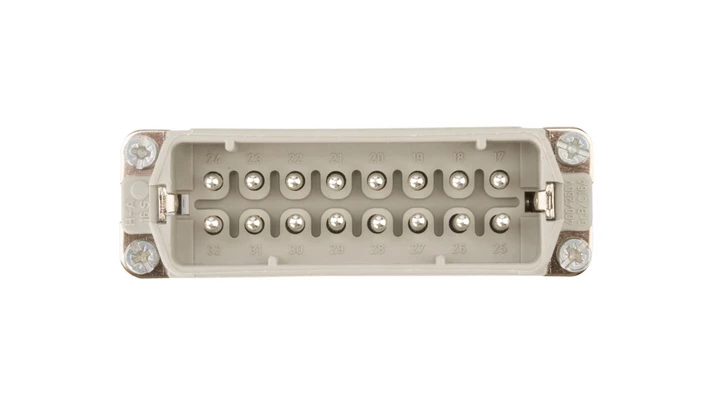

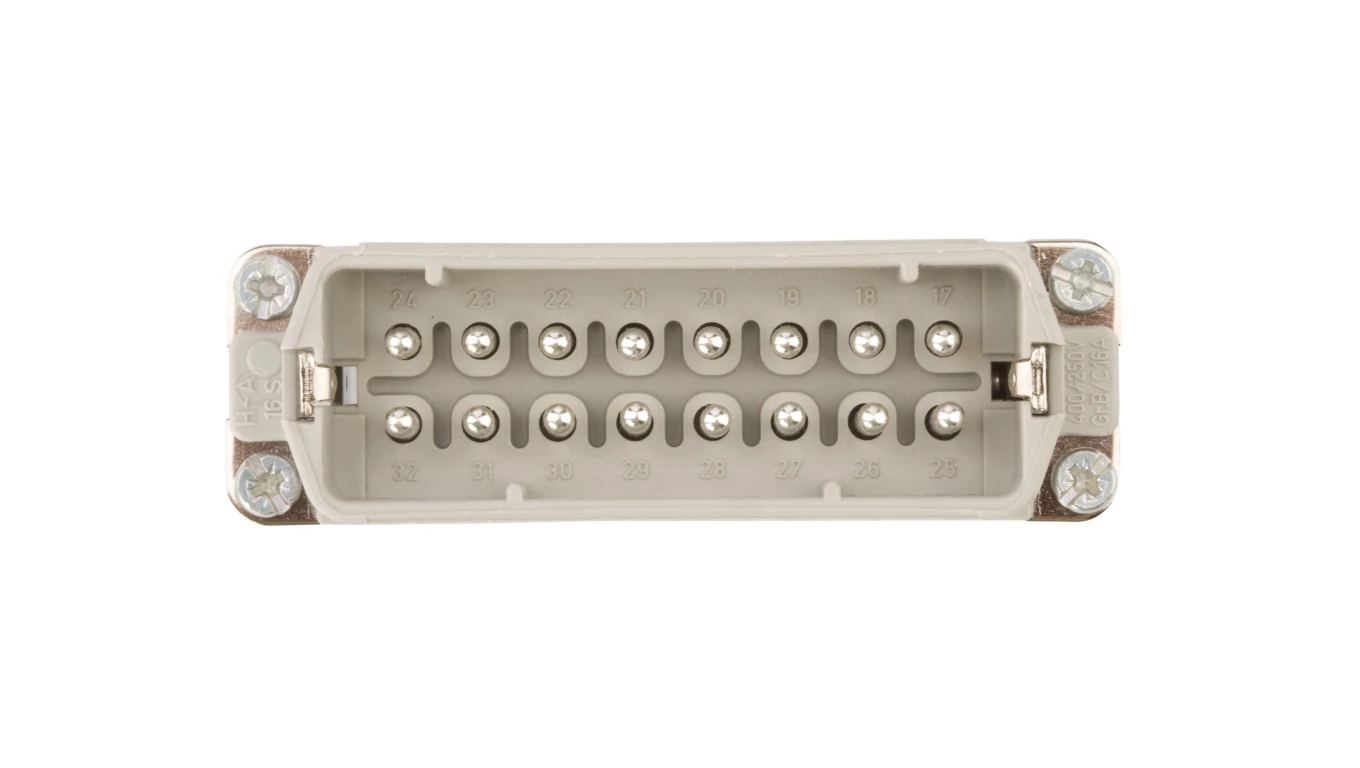

Wkład złącza 16P+PE męski 16A 250V EPIC H-A 16 SS 17-32 DR PH1 10540000
Dane techniczne
Materiał obudowy
Tworzywo sztuczne
Zakres temperatur pracy [°C] od
-40
Zakres temperatur pracy [°C] do
100
Z blokadą
Nie
Stopień ochrony (IP), zamontowany
IP65
Napięcie znamionowe [V]
250
Kąt wtyk/złącze
180° (poziomo)
Stopień zanieczyszczenia (wartość)
3
Liczba styków
16
Liczba torów stykowych
2
Materiał pokrycia styków
Srebro
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0.5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0.5
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0.5
Temperatura otoczenia [°C] od
-40
Temperatura otoczenia [°C] do
100
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0.5
Rodzaj styku
Pin/sztyft
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
2.5
Znamionowe napięcie udarowe [kV]
4
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
2.5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
2.5
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
2.5
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Prąd znamionowy In [A]
16
CN
85366990
Długość [mm]
73
Szerokość [mm]
23
Wysokość [mm]
29
