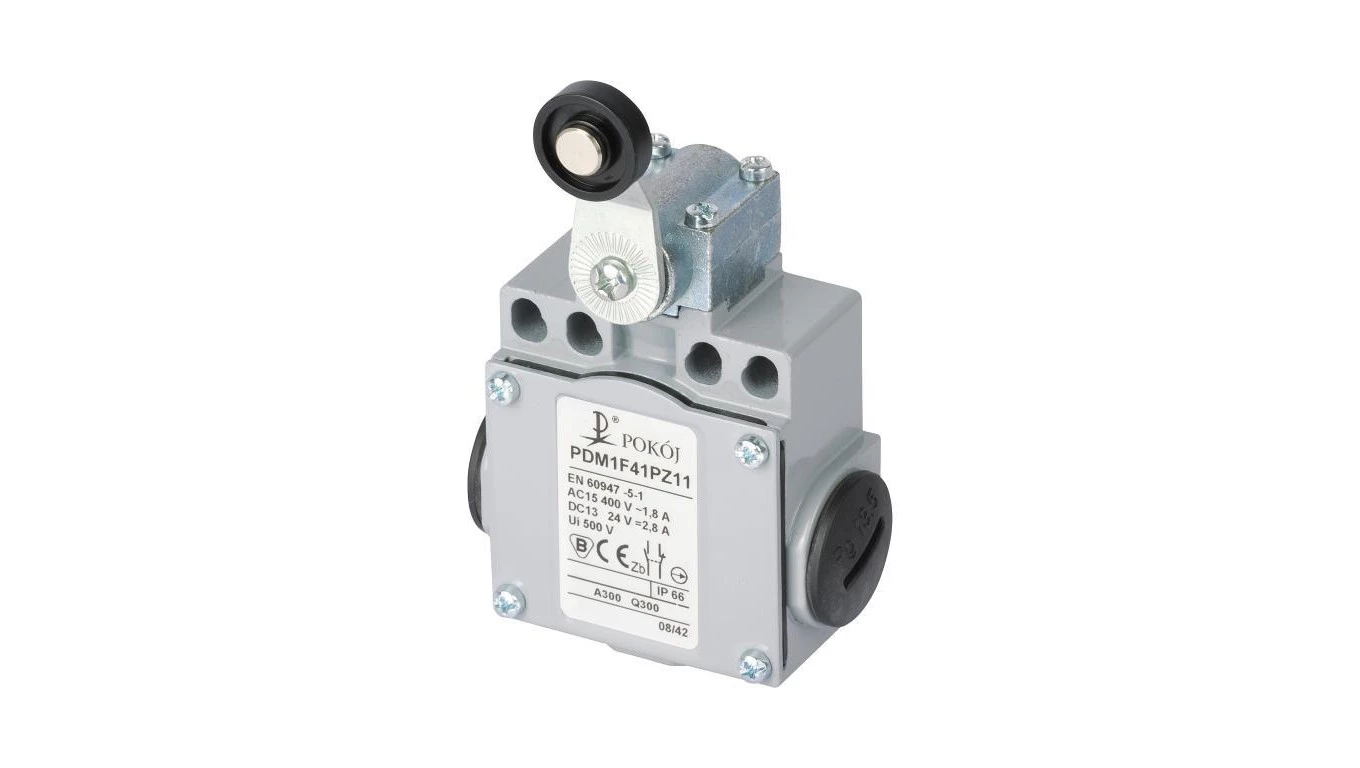

Łącznik krańcowy dźwignia z rolką z tworzywa 1no+1nc PDM1F41PZ11 A37-5670
Dane techniczne
Liczba styków przełącznych
0
Stopień ochrony (IP)
IP66
Kategoria ochrony przeciwwybuchowej dla gazów
Brak
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Rodzaj interfejsu
Brak
Rodzaj konstrukcji obudowy
Prostopadłościan
Obudowa zgodna z normą
Tak
Rodzaj interfejsu z funkcji bezpieczeństwa
Brak
Ze wskaźnikiem stanu
Nie
Temperatura otoczenia w warunkach roboczych [°C] od
-25
Temperatura otoczenia w warunkach roboczych [°C] do
70
Znamionowy prąd pracy Ie dla AC-15, 125 V [A]
6
Wyjście elektroniczne
Nie
Liczba styków pomocniczych bezpieczeństwa
0
Liczba styków zwiernych
1
Liczba styków rozwiernych
1
Odpowiednie dla zastosowań związanych z bezpieczeństwem
Nie
Wymuszone rozłączanie
Tak
Funkcja przełączająca
Styk migowy
Długość czujnika [mm]
45
Znamionowy prąd pracy Ie dla DC-13, 24 V [A]
2.8000
Znamionowy prąd pracy Ie dla DC-13, 230 V [A]
0.2700
Znamionowy prąd pracy Ie dla AC-15, 24 V [A]
10
Powłoka obudowy
Lakierowanie
Znamionowy prąd pracy Ie dla DC-13, 125 V [A]
0.5500
Znamionowy prąd pracy Ie dla AC-15, 230 V [A]
3
Materiał obudowy
Metal
Rodzaj elementu przełączającego
Dźwignia z rolką
Rodzaj połączenia elektrycznego
Przepust kablowy PG
PKWiU
27.33.11.0
Szerokość czujnika [mm]
59
Wysokość czujnika [mm]
107.5000
CN
85365007
